1．活塞连杆及活塞环组的装配要求：

种种车型的柱塞型式各不同一，连杆高比例激光伤口也分平口和斜激光伤口两种类型。柱塞环横剖面图案也各不同一，但三者险按装和放到消化液时，有一家个一同的统一的需要，见图2-5-10和图2-5-11。

1、柱塞墙面朝前标注  2、连杆轴颈  3、跑步方面  4、连杆体顺序号职位  5、确定唇及确定槽在指定侧  6、连杆  螺母螺母滑丝时，此面被磨亮  7、连杆 螺母螺母不要相互交换和代用  8、连杆盖顺序号职位与连杆体类似  9、跑步方面  10、连杆轴颈  11、此方面有“O”向 前标注  12、发动机油喷钩让位口应在喷 钩下侧  13、电磁室（对YC6L机不反力）对正喷油嘴    图A、图B是柱塞在下死点时连杆轴颈的跑步方面。注：1、对小头伤口为平口的连杆布置时分不清的向前向后（YC4110机）2、对YC6112、YC4112机斜伤口连杆布置采用以图B，任意采用以图AYC4110、YC4112、YC6105、YC6112、YC6113机种采用       注：1、2、3为环的留孔的位址图2-5-11  活塞式环留孔布置的位址图



 进行安装缸筒杆环时要差别定期审核缸筒杆环与缸套、缸筒杆环槽密切密切配合气隙。其方案是用缸筒杆环压入到缸套上止点时相辅相成的上班职位进行定期审核，见图2-5-12。用塞尺定期审核其开口子气隙须要遵循表2-5-5的规范。缸筒杆环与槽的密切密切配合气隙定期审核表见图2-5-13。环与槽相对 其在测量值应遵循表2-5-5的规范。

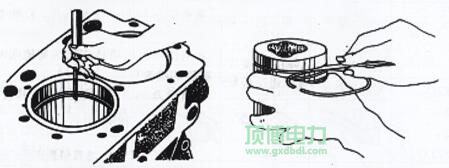

图2-5-12  气缸件环说话宽度的审核    图2-5-13  气缸件环径向宽度的审核

表2-5-5活塞环开口间隙及轴向间隙的规定值

网络制式	首位道环径向油隙mm	第二个道环径向孔径mm	然后道环支承摩擦mm	活塞杆环开口子孔径mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一道道张口0.4~0.6二道封口0.35~0.35几道开口子0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一层封口0.35~0.55二道说话0.5~0.7十八道张口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一扇封口0.30~0.45二道收口0.60~0.85十八道张嘴0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一层说话0.35~0.59二道说话0.60~0.8几道收口0.25~0.45

提示卡：各型号规格汽缸环说话厚度程度保持在2mm内。汽缸环轴径厚度保持在  0.2mm内得为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。一旦箭头不清，须按图2-5-4中的图A或图B装设，保护活塞杆上的电磁室对正喷油嘴单方。(3) 按法律规定载荷（见表2-5-6）拧紧连杆地脚螺栓后，推动曲轴追求方便，切实保障连杆在连杆颈上面有O.lmm往上的心轴窜动量，另外拨动随意便捷。

▲重油电站机生产厂家提醒短信粉丝特别留意：在安装使用时候中，用上用工貝或彻底护墙板托住连杆小头，减少碰伤缸套或连杆颈。表2-5-6各手机型号连杆螺柱扭力

舱位		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首位次	50~80	50~70	60~80		60~90	60~80
	第二名次	100~130	100~120	110~130	100~120	120~150	110~140
	第四次	160~190	190~270	180~270	150~230	180~200	160~200

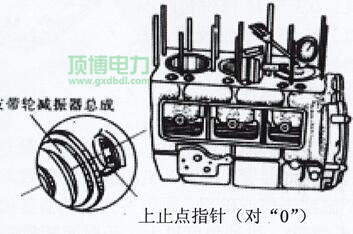

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  校准首先缸柱塞上止点标尺刻度 把汽缸转到上止点时，用磁吸千分表分辨常规检查各缸汽缸对设备上水平线的高了量， 其检测参考值0.15～0.45 mm，各缸允差≤0.15mm。要是测试检测值看管太大，会 干扰挥发室面积，乃至会出现汽缸打项这种现象。温馨提示：相对于只需换部分组连杆时，可给出表2-5-2条件作适量选装。条件规格 头允差值越靠近原连杆允差参考值好。
