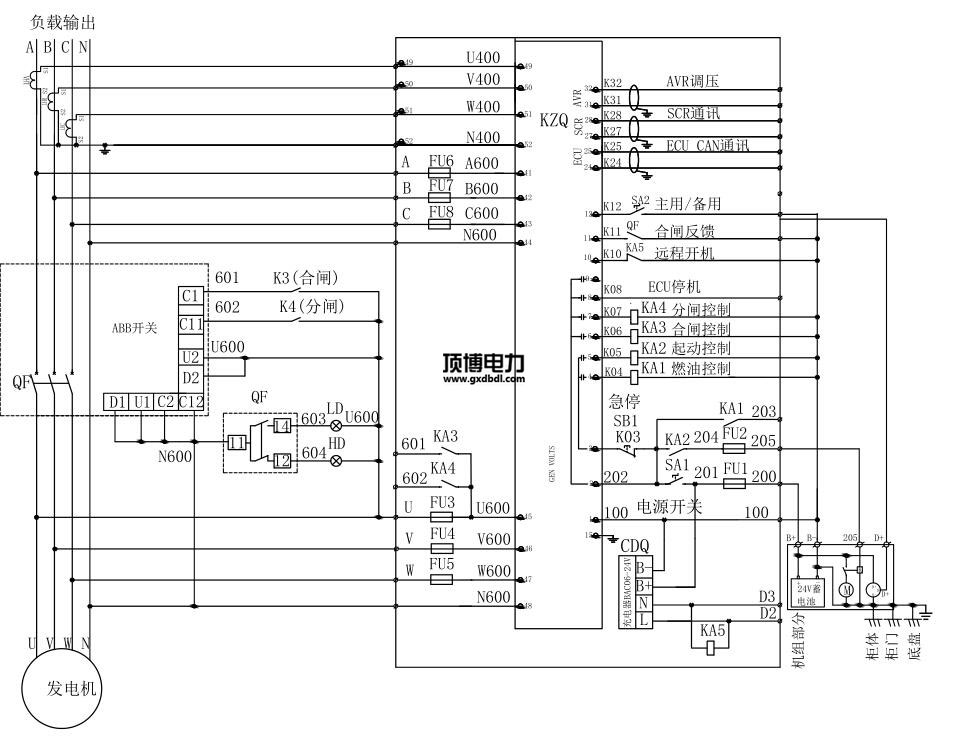

580KW柴油车密度电站机并机柜高压线路电气设备图设计原理：由充点器AC220V/DC24V，展示电站机调控器采用输入所在开关电源DC24V。电站机进行后由KA5互动220V之间继小家电输入所在一款进行数据。柴油车密度电站机调控器用数据双回路把电站机的电流值、电阻值，频段，发动机转速等电站机的各样参数值数据返馈到调控器，由调控器发表指命。   当重油来发主轴调速电机发动后，把电带到保持面板触点开关柜上面的主母排。保持器可以进行平台监视达到需求必备条件发动气油保持，开启保持，可以进行DC24V继小家电輸出电磁波。来发主轴调速电机保持器可以进行工作线电压污染监测技术电路，污染监测技术到提供短路器发动工作线电压，保持器可以进行KA3继小家电輸出送电电磁波，合上主保持面板触点开关断路，短路器送电后送电报警灯灯亮。当保持平台需求分闸的之时，可以进行KA3分闸继小家电輸出分闸电磁波，主保持面板触点开关短路器分闸，短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
序号顺序	英文名称	参数尺寸规格	方	数	公司
1	全能式结构框架高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发高压电空气能机组的调节器	HGM9510	只	2	众智
3	交流电主机电源组件	BAC06A	只	2	众智
4	中大型前面继电	HH52P    DC24V	只	8	正泰
5	超小型间继小家电	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	数据红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	接地子	正方形，桔红色，M10	只	12	海坦
14	装修辅材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.longre025.com
